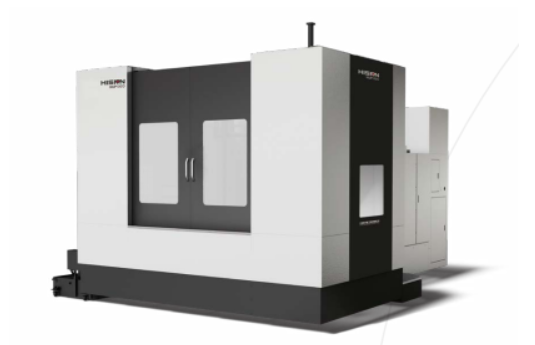

海天臥加63H/D-125H/D的結構特點
1.W軸功能
具有行程535mm直徑130mm的W軸功能，由高精密直線導軌導向，滾珠絲杠與伺服電機直連驅動。

2. 強力的主傳動
主軸箱采用兩級齒輪變速，保證低速時大扭矩輸出，主軸軸承采用角接觸軸承和雙列圓柱滾子軸承組合，滿足了重切削的要求。

海天臥加63H/D-125H/D的規(guī)格參數
  ?加工范圍
  X軸行程mm 1000 1270 2000 2000
  Y軸行程mm 850 1000 1500 1500
  Z軸行程mm 750 920 1200 1200
  W軸行程mm-----535(選配)535(選配)535(選配)
  主軸中心到工作臺上面距離mm 0-850 0-1000(-50)-1450(-50)-1450
  主軸前端到工作臺中心距離mm 200-950 200-1120 280-1480 405-1605
  ?工作臺
  工作臺尺寸mm 630×630 800×800 1000×1000 1250×1250
  工作臺承重kg 1200 2000 3000 3000
  工作臺分度度1°×360 1°×360 1°×360 1°×360
  托盤交換形式平行式旋轉式旋轉式旋轉式
  托盤數量2 2 2 2
  ?驅動進給
  最大切削速度X/Y/Z m/min 6/6/6 6/6/6 5/5/5 5/5/5
  快速移動速度X/Y/Z m/min 20/20/20 18/18/18 14/14/14 14/14/14
  ?主軸
  主軸最高轉速rpm 5000 4500 4500 4500
  主軸功率kW 18.5/22 18.5/22 18.5/22 18.5/22
  主軸扭矩N.m 730 837 837 837
  主軸錐孔BT50 BT50 BT50 BT50
  鏜桿直徑mm-----Φ130(選配)Φ130(選配)Φ130(選配)
  ?刀庫
  拉釘形式P50T-2-MAS403 P50T-2-MAS403 P50T-2-MAS403 P50T-2-MAS403
  刀庫容量T 40 40 40 40
  最大刀具直徑mm滿刀Φ120/空位Φ240滿刀Φ120/空位Φ240滿刀Φ120/空位Φ240滿刀Φ120/空位Φ240
  最大刀具長度mm 500 500 500 500
  最大刀具重量kg 30 30 30 30
  ?精度
  定位精度X/Y/Z mm 0.012(0.008光柵尺)0.012(0.010光柵尺)0.015(0.012光柵尺)0.015(0.012光柵尺)
  重復定位精度X/Y/Z mm 0.008(0.006光柵尺)0.008(0.006光柵尺)0.010(0.008光柵尺)0.010(0.008光柵尺)
  ?其它
  電源總容量kVA 65 65 65 65
  機床重量t 16.5 22 32 33
  機床外形尺寸(長×寬×高)cm 580×350×325 760×421×375 890×615×445 890×615×445
